概 述

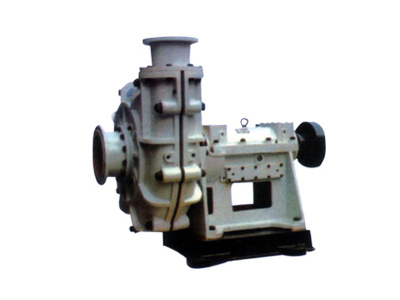

　　ＺＭ型渣浆泵是一种单级单吸悬臂卧式离心泵，在结构上吸收了国内外同类产品的优点而设计的，该泵便于安装、拆卸检修方便。
　　泵头部分：ＺＭ渣浆泵为双泵壳结构，即前、后泵壳、前护板、后护板、护套、轴套组成。过流部分采用ＪＭ３制造，前、后泵壳由灰铸铁或球墨铸铁制造。泵的吐出口位置可根据需要，按45℃间隔，旋转八个不同的角度安装使用，并可根据用户要求的角度安装，叶轮前后盖板有背叶片以减少泄漏，提高泵的寿命及效率。
　　轴封部分：轴封有两种型式，副叶轮轴封及填料轴封。副叶轮轴封具有不稀释矿浆、密封使用寿命长、密封效果好等优点。填料密封结构简单，维修方便。
　　传动部分：ＺＭ型渣浆泵可采用直接驱动，轴承座合轴承体组件结构强度高，泵轴直径大、刚性好，悬臂短，在恶劣的工况下不会弯曲和振动。轴承选用重型单列圆锥滚子轴承，能够承受泵的轴向和径向载荷。轴承采用油脂润滑。轴承体两端有轴承压盖，内有密封圈，能有效防止矿浆进入和润滑脂的外泄，保证轴承安全运行。可根据用户要求，轴承传动部位采用对开式，用稀轴润滑，降低轴温。
 泵型号意义说明。
　　IH 50 - 32 - 160
    IH表示：国际标准化工泵
    50表示：进口直径
    32表示：排出口直径
    160表示：叶轮名义直径

主要性能参数表
